电工线路解析（二）

上次已经解析了电机正反转的电路图，这次我们先开始讲解一下工厂入电，如图1所示

发电站通过高压送电，把电送到用电工厂，先要进行变压降压工作，然后才能供给车间，如图1所示，现场电柜针对使用电量（根据车间设备使用量）进行分配，在图1中的变压器为油浸式变压器。变压器一般按照冷却方式分可以分成干式变压器（依靠空气对流进行自然冷却或增加风机冷却，多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器）、油浸式变压器（依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等），

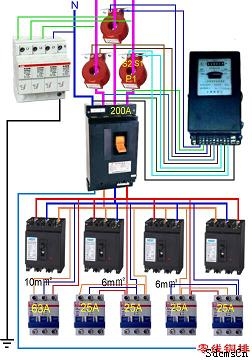

现场电柜内部示意图，如图2所示

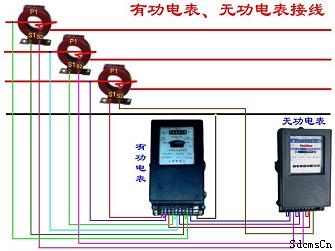

图上三相入电通过互感器连接电表进行计数，然后入200A空开，最后一直分到25A的小空开供车间设备使用，为了精确计数，从而合理规划，提高电能的使用率，电表我们连有两个，分别为有功功率、无功功率电表。

如下图3

什么是有功功率？什么是无功功率呢？

无功功率：是在具有电感和电容的电路里，这些储能元件在半周期的时间里把电源能量变成磁场（或电场）的能量存起来，在另半周期的时间里对已存的磁场（或电场）能量送还给电源。它们只是与电源进行能量交换，并没有真正消耗能量。我们把与电源交换能量的速率的振幅值叫做无功功率。用字母Q表示，单位为芝。

有功功率又平均功率。交流电的瞬时功率不是一个恒定值， 功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特。

其中我们还可以听到另一个名词，视在功率。视在功率是在具有电阻和电抗的电路内，电压与电流的乘积叫做视在功率，用字母Ps来表示，单位为瓦特。

 无功是相对有功而言的，一般来说它是电感性设备建立磁场实现能量交换所需要的一个电源，或者说是实现能量的一种必要平台，消耗无功电能的电气设备主要是电感性设备(例如电动机、及带镇流器的照明电气等)，电阻性设备(如电炉等)不消耗无功，电力电容器可以作为电感性设备的无功电源。

正因为无功功率的存在为了提高电力系统的电压水平，减小网络损耗和改善电力系统的动态性能，提高电源的使用率，现需要进行无功功率补偿。无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。这样，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿，这就是无功功率补偿的基本原理。

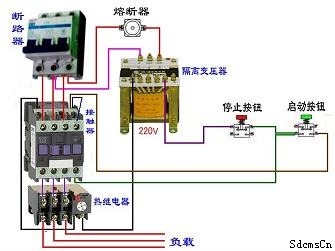

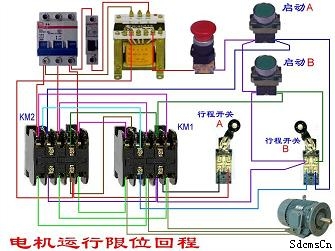

关于功率补偿方面在以后的解析中会进行解析探讨。关于上篇对电机正反转系统中，在实际使用中一定会考虑电机带动传动机构的限位问题，需要增加行程开关进行限位回程，如图4

同时考虑到对电机保护，当电机出现过载，电流迅速增大，电机堵转，直至电机线圈烧损，需再实际电路中增加过流保护装置。如下图5所示，在接触器下方增加链接热继电器，当线电流过大是，簧片热涨弯曲，使电路断路，热继电器上的可调节旋钮，是对保护电路中极限电流值进行选择，对电路的选择电机范围进行了扩充（前提是不能超过连接导线的极限电流）。也是对电机和线路的保护。

对普通电机控制电路的解析，还剩下普通电机的间歇和延时运行解析，然后针对普通电机的控制电路解析到此告一段落，完成普通电机的间歇和延时运行解析后，电路解析将会开启关于温控电路解析。
