问题：
如何屏蔽MM4系列变频器的报警信号？
回答：
可以使用MM4系列变频器的第3级参数P2100和P2101对报警信号进行屏蔽。具体说明如下：
1.参数P2100用来选择故障/报警信号的代号，它最多可以为三种故障或报警信号选择在发生故障或报警后应采取的非缺省（非工厂缺省设定）措施。
2.参数P2101用来设定参数P2100（故障/报警信号的代号）选定的故障或报警，在变频器发生该故障时所要采取的停车措施。其可能的设定值如下：
0 不采取措施，没有显示
1 采用OFF1停车
2 采用OFF2停车
3 采用OFF3停车
4 不采取措施，只发报警信号
说明：设定值0－3只对故障信号有效，而设定值0和4只对报警信号有效。
例如：发生A0911报警信号时，意为在减速停车时，自动延长减速停车时间以避免出现直流回路过压。如果想屏蔽此报警信号，需要设定如下参数：
P2100 Index 0 = 911
P2101 Index 0 = 0
注意，所有的故障信号都有一个缺省的反应措施（对OFF2停车）；另外对有些由于硬件跳闸而引起的故障信号（如过流等）不能改变其缺省的反应措施。

问题：
如何使用MM4变频器的BiCo功能？
回答：
MM4变频器的参数按照不同的使用人员分类，可以分为不同的访问等级，并且通过参数P0003进行选择。其不同的参数设置值如下；
0 用户定义的参数表
1 标准级：可以访问最经常使用的一些参数
2 扩展级：允许扩展访问参数的范围，例如变频器的I/O功能等。其参数功能同MM3的所有参数功能相似。
3 专家级：可以范围变频器的全部参数，用来实现变频器的全部功能
4 维修级：只供授权的维修人员使用，且具有密码保护
BiCo功能是一种比较复杂的应用，通过它可以实现变频器的I/O的互联。在应用此功能时，必须进入变频器的专家级参数；以下为具体的应用实例。
实例1：使用变频器的模拟量输出口来监视变频器的温度
设置P0771（定义变频器的模拟输出功能）＝37（只读参数r0037为变频器的温度）同样可以设置P0771为其它一些只读参数，来实现变频器或电机变量的显示和监测。
实例2：使用数字输入2（DI2）来激活变频器的继电器输出
第一步：设置P0003＝3，用以访问变频器的全部参数。
第二步：设置P0702＝99，用以激活变频器DI2的BiCo功能；注意一旦DI2的BiCo功能被激活后，若想重新设置为其它参数值，需首先将变频器进行工厂复位。
第三步：设置P0731＝722.1，当变频器DI2的BiCo功能被激活后，在参数P0731中将会有一个新的参数值722.1，通过设置P0731＝722.1后，实现将变频器的DI2连接至变频器的继电器输出口。
第四步：运行变频器，同时可以使用变频器的DI2来实现变频器的继电器输出工作。
实例3：将变频器的停车方式OFF1该为OFF3
第一步：设置P0003＝3，用以访问变频器的全部参数。
第二步：设置P0701＝99，用以激活变频器DI1的BiCo功能。
第三步：设置P0840＝722.0（用BiCo功能选择正向运行ON的命令源）
设置P0848＝722.0（用BiCo功能选择OFF3停车的命令源）
这样在变频器起动运行时，将按照参数P1120所设定的加速时间到达给定频率；在停车时，通过断开变频器的DI1口，变频器将按照所设定的OFF3停车方式停车，且减速时间为参数P1135中的设定值。
问题：
能否对参数 r0000 所显示的数值进行换算？
回答：
可以，可以使用PI控制器的反馈部分来实现。
P0003=3（允许进入第三级参数）
P2200=0（PI控制器禁止）
P2264=××（被显示和换算的数量连到PI控制器的反馈环，如24=输出频率）
P2269=信号增益，用%百分数来表示（100%=换算因子为1）
P2270 允许数字功能（见参数表）
r2272= 显示换算值
P0005=r2272
换算值现在就在参数r0000中显示，但是显示值是由参数P2000与P2002所定义的基准值的百分数。
问题：
PROFIBUS能否使用外部供电？
回答：
MM4XX系列变频器应用PROFIBUS MODULE时，可以采用一个外部+24V电源供电。在这种情况下MM4XX的控制元件也会上电。允许修改参数等。
所有PROFIBUS和控制元件的功率消耗大约是450MA
编码器模块为400MA
BOP或AOP操作盘为150MA
问题：
MM420变频器，其可选的操作盘和通讯有几种不同的连接方法？
回答：
MM420变频器有三个独立的串行接口，可以独立工作。其中一个RS485口由端子14和15构成，另一个 RS232 接口为连接器接口，他们可以允许不同的连方法。
1. AOP或BOP盘和MM420直接连接，在这种情况下，BOP或AOP盘使用RS232接口直接和连接器连接。如果需要可以由端子14和15 构成RS485口进行其他通讯。

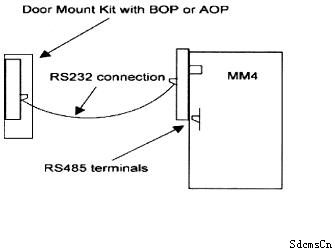

2. 使用BOP/AOP安装组件（6SE6400-OPMOO-OAAO) （如图）这个组件仅仅是延长了现有的RS232接口，然后将AOP或BOP安装到门上。测试表明，尽管RS232电缆的最大长度为3米，但也可以在20米之内有效的工作，但并不能保证。另外，另一个RS485接口可以进行其他的通讯。


3. （如图）这个组件仅仅是延长了现有的RS232接口，然后将AOP或BOP安装到门上。测试表明，尽管RS232电缆的最大长度为3米，但也可以在20米之内有效的工作，但并不能保证。另外，另一个RS485接口可以进行其他的通讯。


4. 使用AOP安装组件（6SE6400-OMDOO-OAAO)

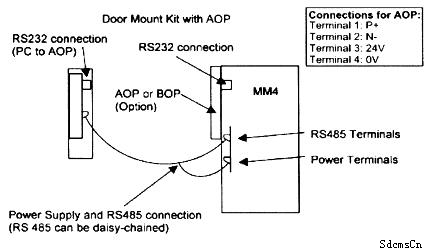

（如图）在这种安装方式下，AOP连接到MM4XX变频器的RS485接口，同时需要由变频器提供24V电源如果有多个变频器相连，可以通过变频器上的RS485端子进行连接。通过RS485口，AOP可以和所有的变频器进行通讯，这种RS485连接可以工作在较长距离，通常是几百米。但是由AOP至变频器之间包含有电源，因此长度被限制为25米。
在这个组件里也提供了一个隔离的RS232接口，例如，可以允许AOP和计算机通讯。在这种情况下，PC和AOP之间通讯，AOP和变频器之间通讯。
5. 使用PC和MM4XX变频器的连接组件（6SE6400-IPCOO-OAAO) 这个组件可以使PC通过一个简单的适配器和RS232电缆经RS232接口和变频器进行通讯。
6. 使用AOP至PC的连接组件。这个组件允许PC和AOP之间进行通讯。AOP安装到一个合适的操作台上。它需要一个外部的电源供电。
7. 使用PROFIBUS通讯。当使用PROFIBUS和变频器通讯时，RS485接口被禁止，RS232接口可以用来连接BOP、AOP等。
问题：
怎样获知MM4 PROFIBUS模块的软件版本？
回答：
第三级参数P2053包含了所使用的通讯板的详细信息。P2053是一个5位的参数每一位所代表的含义如下：位含义
0 通讯板的类型（PROFIBUS=1）
1 固件版本
2 固件版本详细内容
3 固件日期（年）
4 固件日期（日/月）
问题：
MM420的模拟输出能否用作二进制输出？
回答：
可以，在某些限制条件下使用BICO。
模拟输出不能直接连到一个二进制的状态，它只能直接连到模拟显示值。然而可以通过BICO来检测每一位的改变，如下所示：
例如：观察位52.3
P1000≠3 （固定频率不能用作频率设定源）
P1001=50HZ （固定频率1）
P1016=1 （固定频率的选择是二进制代码）
P1020=52.3 （使位52.3为固定频率1）
P0771=1024 （在模拟输出口显示所有的固定频率）工作情况如下：
当52.3为二进制"1"时。使用正常的固定频率机制，将P1001中的数值传送到r1024中。使用参数P0771，将参数r1024的值连到模拟输出。我们可以知道，当位52.3为"1"时，为20MA，当位52.3为"0"时，为0MA。
问题：
如果PI控制器使能（P2200=1），能否使用JOG功能？
回答：
可以。JOG是独立于PI控制器的。在PI控制时，PI控制器对PI设定值和反馈信号进行比较，在启动RUN（运行）命令后，变频器开始工作，此时，正常的频率设定和斜坡被禁止。
当使用JOG时，变频器总是运行在频率控制方式下，频率设定值来自于P1058和P1059所设定的值。斜坡时间由参考数P1060和P1061决定，这种情况对物体从机械上移开或对启动非常危险的机械非常有用。
问题：
怎样切换不同的斜坡时间？
回答：
可以使用参数P1124来切换两个不同的斜坡时间：普通斜坡时间和点动（JOG）斜坡时间。
P1124（来源：允许点动斜坡时间）定义在正常斜坡时间和点动斜坡时间之间切换的来源。最通常的设置是722.0，722.1，722.2。并且通过设置允许BICO参数化（如P0702=9）来设置你所要求的数字输入功能时，需要参考。如下例子为一个较合适的参数设置（当P0003=3）为：P0700=2（由端子控制）：
P1120=正常斜坡上升时间
P1121=正常斜坡下降时间
P1060=点动斜坡上升时间
P1061=点动斜坡下降时间
P0701=1（设定数字输入1的功能：ON接通正轨）
P0702=99（允许数字输入2 BICO参数化）
P1124=722.1（定义数字输入工作为切换正常斜坡时间和点动斜坡时间的来源）
问题：
设置电机参数时，如何改变第二个小数位值？
回答：
需要使用功能键"Fn"来逐个改变。
在输入数值时，如果你按下"Fn"按钮，最右边的一位将闪烁，可以利用上升和下降箭头来改变这位数的值。再次按下"Fn"按钮，相邻的一位将闪烁，同样可以按照此方法来修改。
如上所述，继续按"Fn"按钮来选择其他数字，直到输入所需要的数值，并且没有闪烁的数字，按下"P"按钮，确保数值已经设置。
问题：
怎样设置定子电阻？
回答：
有三种方法可以设置定子电阻值。如下：
1. 设置P0340=1或P3900=1/2来计算定子电阻。
在快速调试模式下（P0010=1），设置P3900=1/2，根据电机的信息，可以自动计算定子电阻。阻值存储在P0350里。因此，一旦电机铭牌被正确设置后，设定P0340=1，将执行电机参数计算，定子电阻将存入P0350中。
2. 用欧姆表人工测定定子电阻，阻值存入P0350中。
3. 使用P1910来内部计算定子电阻。
P1910 =0：不测量，采用P0350的值
P1910=1：测量定子电阻，重写P0350的值
P1910=2：测量定子电阻，不重写已经计算的值，采用P0350原来的值。
一旦设定P1910=1/2，测量定子电阻，将产生A0541，提出警告：定子电阻的测量将在下一个ON命令时完成。
